SOC5000-80多業務接入平臺應用案例

一、產品介紹

1、產品概述

SOC5000-80多業務接入平臺（MSAP）融入數字信號處理技術、光傳輸技術、計算機網絡技術，是集語音交換、信令匯接、光傳輸、PCM復用、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術于一體的功能強大的多業務接入平臺，實現語音、數據、圖像(壓縮和非壓縮)等業務的傳輸、接入與匯聚。

SOC5000-80多業務接入平臺（MSAP）上行提供STM-1/4、FE/GE、E1等標準接口，融入SDH/MSTP網絡，下行提供SDH、PDH、PCM等各種接入方式，充分滿足STM-1、PDH、N×64K、N×E1、FE等各種專線業務；同時將MSAP與PBX功能融于一體，具備程控交換、信令匯接功能，為專網用戶提供可靠的TDM專線業務。實現高密度的多業務匯聚能力，為用戶構建一個集成度高、拓?fù)浣Y(jié)構簡單、建設成本低、運行更穩定可靠的多業務接入平臺。

SOC5000-80多業務接入平臺（MSAP）采用SOC-NM2005綜合網管平臺，支持局端和遠端設備的統一監控和管理；實現多級網管、遠程管理；對網絡實行集中操作、維護和管理（OAM）功能，實現電路的配置和調度。操作簡單易用，提高網絡運維效率，降低網建運維成本。

SOC5000-80多業務接入平臺（MSAP）采用19英寸8U標準機箱，設備機箱頂端為1U拉風口，底端為1U進風口，具備良好的散熱系統；設備支持主控MCU、電源PWR主、熱備份倒換控制；同時設備支持各種業務盤卡混插，整機工作性能可靠、穩定，易于安裝、維護方便，靈活滿足電信運營商、廣電系統公網和公安、部隊、電力、鐵路公路交通、金融、政府及具有分支機構的企事業單位的專網建設需要。

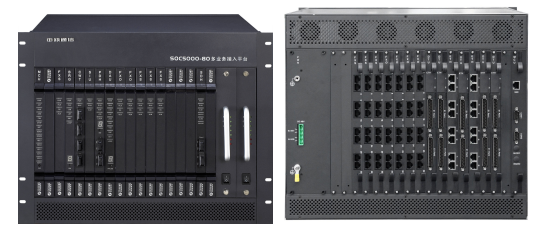

圖 SOC5000-80多業務接入平臺

1、功能特點

l 業務集中、功能強大：

基于4096×4096交叉能力，將PBX語音交換、信令匯接、光傳輸、PCM復用、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術融于一體，使得多業務接入平臺業務種類豐富，設備整體集成度高、組網能力強，實現了傳輸、接入、交換設備的統一管理，同時降低了建網和運維成本。

l 結構緊湊、穩定可靠：

采用20槽（16個業務插槽、2個電源插槽、2個主控插槽）前后插板式設計，全表面貼裝工藝，工業級設計。支持主控MCU主控、雙電源1+1熱備份保護，支持各類業務盤卡混插能力，擴容維護方便。

l 多組背板應用總線技術：

PCM總線、SDH（2M匯聚或交叉）總線、以太網匯聚總線，使得多業務接入平臺業務種類豐富，接入靈活自如。

支持千兆下聯光纖接口，速率支持1.5G～3.125G

支持多種以太網業務匯聚功能，背板以太網匯聚總線帶寬不低于1G

l 互聯互通：

支持EOS功能，與MSTP廠商設備互聯互通；支持SDH線性復用段保護，實現與骨干網無縫聯接。

l 組網靈活：

實現星形、鏈形、環形、樹形、點對點等不同網絡拓?fù)浣Y(jié)構，支持級聯和堆疊。

l 網管系統：

可納入SOC-NM2005網管平臺進行多層次、分級分區域的管理功能，實現故障（維護）管理、性能管理、配置管理、管理和系統管理五大管理功能。具有圖形化界面，配置靈活、操作簡便，為系統運行和管理提供可靠保障。

支持語音盤內外線故障檢測

1. 3、性能參數

技術特性：滿足ITU-T G.703 G.723 G.712 G.713 G.714 G.774 G.707建議

1）E1接口參數

 接口類型：C3

 接口阻抗：非平衡：75Ω；平衡：120Ω（出廠設置為75Ω）

 接口速率：2.048MHz

 時鐘恢復精度：±50ppm

 線路編碼：HDB3

 脈沖形狀：矩形

 脈沖寬度：244±20ns

 標準峰值電壓：±2.37V±10%

 輸入端允許損耗：0～6dB（1024KHz點）

2）10/100Base-T以太網接口參數

 接口類型：RJ45（DCE）

 數據速率：n×64K或100M（光纖傳輸時）

 與IEEE802.3/以太網V.2完全兼容

 支持10M/100M接口自適應

 支持VLAN

3）PDH 光口參數

 滿足ITU-T G.707建議

 線路碼型：NRZ+擾碼

 發送光功率：-3dB～-15dB （默認配置40公里雙纖光模塊）

 接收機允許最小接收光功率Pmin(靈敏度)：優于-36 dBm

 接收動態范圍:優于30dBm

4）SDH STM-1光口參數

   線路碼型：NRZ+擾碼

 發送光功率：-3dB～-15dB （默認配置40公里雙纖光模塊）

 接收機允許最小接收光功率Pmin(靈敏度)：優于-36 dBm

 線路碼速率：155.520Mb/s±15ppm

 回波損耗: 15dB(8MHz-240MHz)

 傳輸容量：STM-1或等效63個2M

5）音頻接口參數

 接口類型：DB37

 有效傳輸頻寬：300Hz～3400Hz

 接口阻抗：560Ω（FXO為200+560Ω//0.1uF）

 接口饋電：-48V(二線環路)

 傳輸損耗：-2dB～-7dB

 振鈴電壓：AC75V±15V

 振鈴頻率：25±5Hz

 話際空閑噪聲：小于-65dB

6）磁石接口參數

   接口類型：DB37

   有效傳輸頻寬：300Hz～3400Hz

   接口阻抗：600Ω

   傳輸損耗：-2dB～-7dB

   振鈴電壓：AC75V±15V

7）E&M接口參數

   接口類型：DB37

   有效傳輸頻寬：300Hz～3400Hz

   接口阻抗：600Ω

   接口電平調整：-4dB～+2dB[共分4檔]

   傳輸損耗：-2dB～-7dB

8）二四線音頻接口參數

 接口類型：RJ45

 有效傳輸頻寬：300Hz～3400Hz

 接口阻抗：600Ω

   接口電平調整：-4dB～+2dB[共分4檔]

   傳輸損耗：-2dB～-7dB

9）V.35接口參數

    接口類型：DB26

    滿足ITU-T V.35建議

滿足ISO2593建議中的機械特性規定，提供34芯接線器

10）其它

   外形尺寸：8U（488mm×375mm×352mm）

   工作電壓：DC-44V～-56V（直流電壓紋波≤5%）

   設備功耗：整機功耗＜200W

   接地電阻：＜0.2歐姆

   工作環境：

       工作溫度：-5℃～50℃

       工作相對濕度：10%~90%無凝結（室溫）

   儲存環境：

       儲存溫度：--20℃～70℃

       儲存相對濕度：5%～95%無凝結（室溫）

二、案例分析

  舉例：一個中心機房通過光纖向16棟大樓延伸電話，每棟樓30路語音。

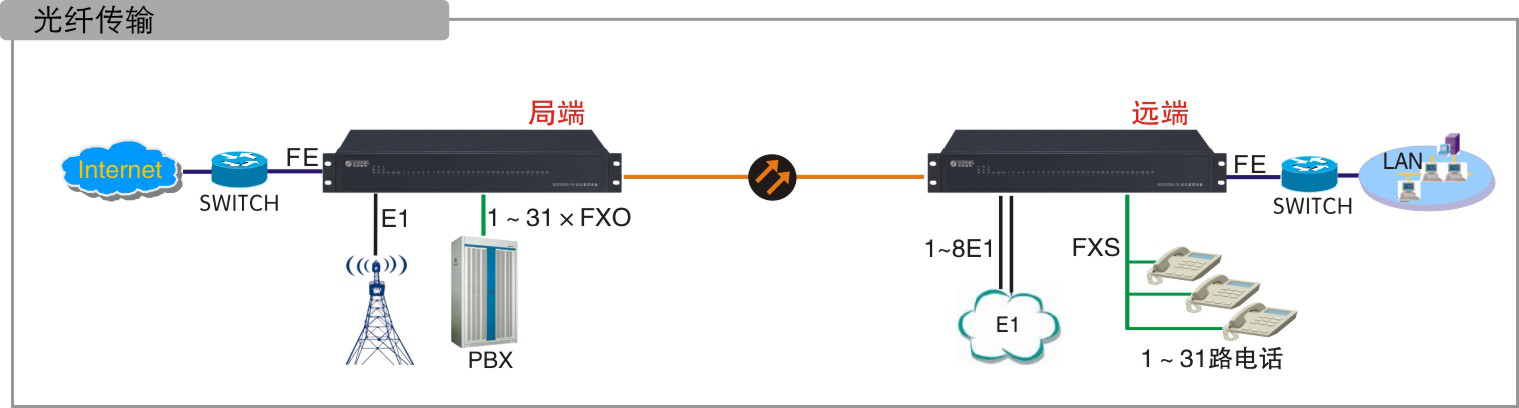

1、傳統方式（點對點）

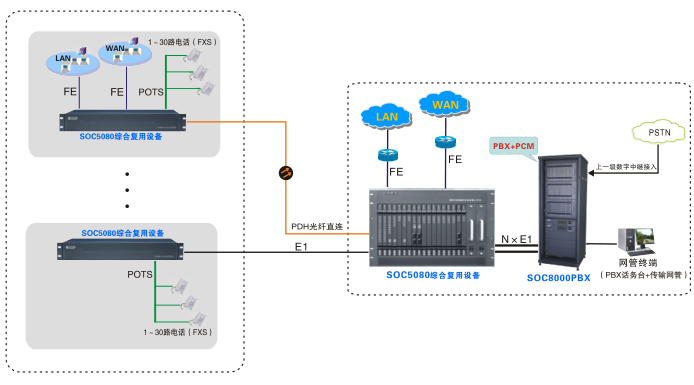

2、改進方式（點對多點）

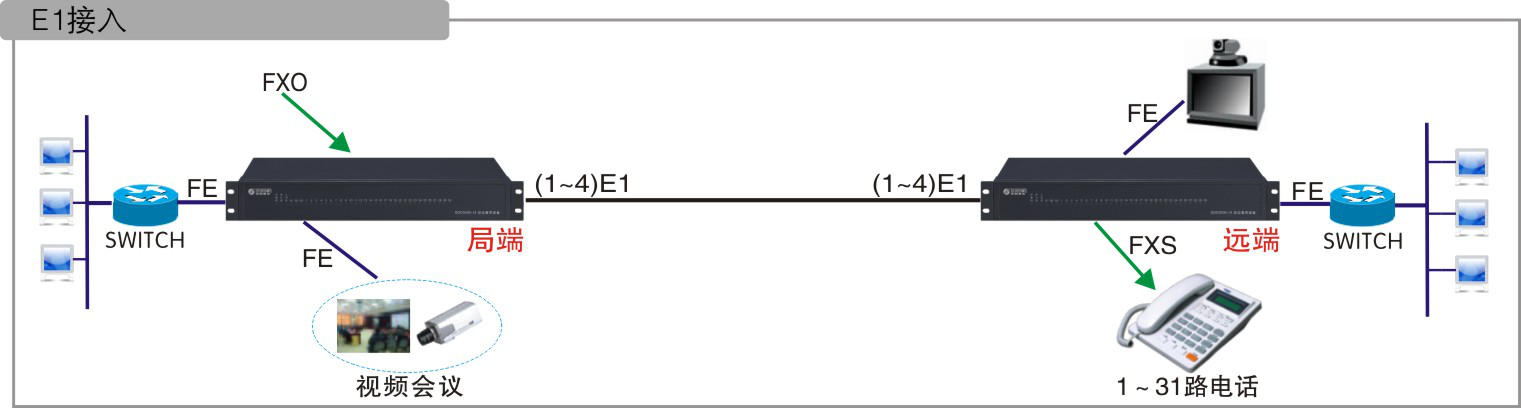

3、先進方式（點對多點）

其它方案分享
