SOC5000-80多業務接入平臺（MSAP）是申甌通信設備有限公司設計的具有語音交換、光傳輸、PCM復用、信令匯接、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術于一體的功能強大的多業務接入平臺，實現語音、數據、圖像(壓縮和非壓縮)的交換、匯聚與傳輸。根據不同組網的要求靈活搭建，從而滿足客戶專網業務需求。通過納入SOC-NM2005綜合網管平臺，支持局端和遠端設備的統一監控和管理；實現多級網管、遠程管理；對網絡實行集中操作、維護和管理（OAM）功能，實現電路的配置和調度。操作簡單易用，提高網絡運維效率，降低網建運維成本。
◆ 基于4096×4096交叉能力，多組背板總線技術設計，支持主控MCU、電源1+1熱備份保護，各種支路盤卡混插能力，實現高可靠業務保證
◆ 結構合理：采用20槽前后插卡式設計，擴容維護方便
◆ 技術融合：將PBX語音交換、光傳輸、PCM復用、信令匯接、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術融于一體，提升設備的集成度，實現了傳輸、接入、交換設備的統一管理，降低了建網和運維成本
◆ 背板應用多組總線：PCM總線、SDH（2M匯聚或交叉）總線、以太網匯聚總線，使得多業務接入平臺業務種類豐富、接入靈活自如
◆ 兼容互通：支持EOS功能，與MSTP廠商設備兼容互通；支持SDH線性復用段保護，提供STM-1/4上聯光口，實現與骨干網無縫聯接

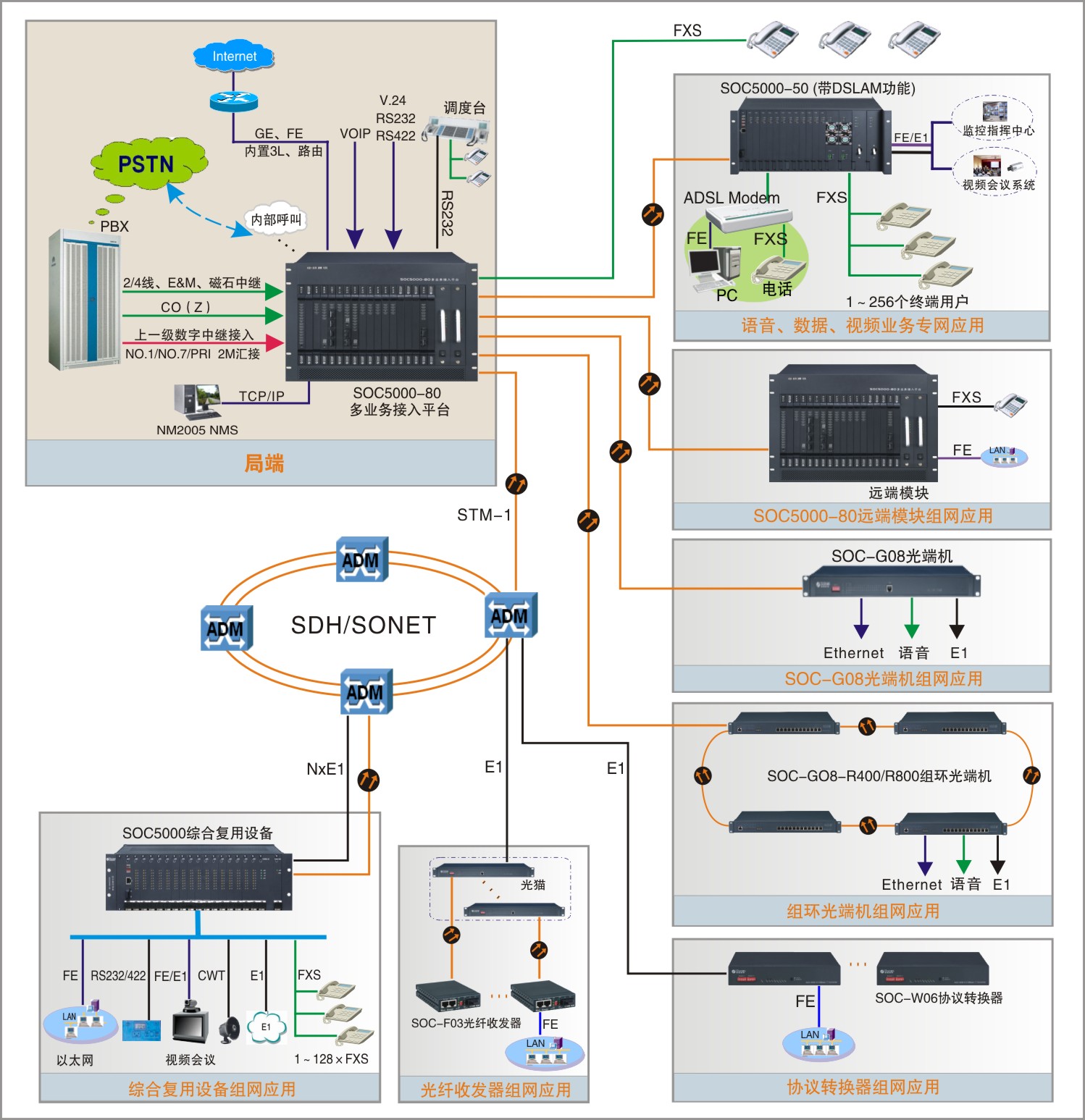

◆ 組網靈活：實現星形、鏈形、環形、點對點等不同網絡拓?fù)?，可與申甌PBX及傳輸系列產品互通
◆ 網管系統：統一納入SC-NM2005網管平臺實現多層次、分級分區域的管理功能，并可實現主控軟件遠程升級，為系統運行和管理提供可靠保障。
設備型號 | SOC5000-80 |
物理尺寸 | 488(寬)×375(深)×352(高) |
供電方式 | 內置電源支持DC-48V供電 |
AC：190V～260V |
DC：-44V～-56V(紋波≤5%) |
整機功耗 | <200W |
工作環境 | 工作溫度：0℃70℃；工作相對濕度：10%～90%無凝結(室溫) |
儲存環境 | 儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結(室溫) |
設備型號 | SOC5000-80 |
盤卡插槽 | 盤卡名稱 | 功能描述 | 線路接口 | 業務接口 |
主控槽位x2個 | MCU盤 | 整個設備的控制中心，4096×4096交換矩陣，實現語音交換(≤1536門)、數據交叉、PCM復用、電口和光口接入、系統管理，支持1+1保護 | RJ45x1個 | 以太網網管接口 |
DB9x2個 | RS232調試串口 |
MCUPBX盤 | DB9x1個 | 話務臺串口 |
C3x1個 | 外接時鐘接口 |
業務插槽x16個：
根據業務需求，任意選擇以下業務盤卡混插。 | DTU盤 | 信令接口 | E1x4個 | 4路NO.1/NO.7/PRI |
DAU盤 | 64K交叉、復接盤 | E1x8個 | 8路2M，C3接口 |
PDH08盤 | PDH155M支路盤。連接遠端SOC-G08光端機或帶光口的綜合復用設備，E1任意指配光路雙光口可1+1保護 | 光纖接口 | 光口x2個 E1x8個 以太網（RJ45）x4個 |
PDH16盤 | PDH175M支路盤。連接遠端 SOC-G08光端機或帶光口的綜合復用設備 | 光纖接口 | 光口x1個 E1x16個 以太網（RJ45）x2個 |
EEU盤 | 提供PDH盤擴展E1業務 | E1x8個 | 8路2M，C3接口 |
MEM盤 | 多E1信道捆綁傳輸 | E1x8個 | 以太網（RJ45）x4個 |
DCX盤 | E1交叉盤 | — | — |
FXS盤 | 連接電話機接口 | — | 用戶接口(DB37)x32個 |
FX0盤 | 連接交換機用戶線 | — | 中繼接口(DB37)x32個 |
E&M盤 | 連接被延伸的E/M接口 | — | 4線E&M接口(DB37)x8個 |
CWT盤 | 傳輸載波信號或調制信號 | — | 2/4線音頻接口(DB37)x16個 |
MCS盤 | 磁石接口 | — | 磁石接口(DB37)x32個 |
FTU盤 | 光纖收發器盤 | 光口x4個 | 以太網（RJ45）x4個 |
ETH盤 | 100Mbps以太網接口盤 | 物理隔離 | 網絡接口(RJ45)x8個 |
BRG8盤 | 單E1/10Base-T | E1x8個 | 以太網（RJ45）x8個 |
BRG2盤 | 4E1/10Base-T | E1x8個 | 以太網（RJ45）x2個 |
SIU盤 | V.24/V.35同步數據盤 | — | V.24/V.35（DB26）接口x4個 |
ASY盤 | RS232/RS422/RS485 異步數據傳輸 | — | RS232(DB37)x16個 RS422/RS485(DB37)x8個 |
MAS盤 | 提供STM-1光口、EOS以太網功能模塊，配合ESW盤使用 | — | EOS光口x3個 STM-1光口x1個 |
EOS盤 | STM-1單元盤 | STM-1光口x4個 | EOS電口x8個 |
SDH | SDH盤 | STM-1/4盤 | 光口x2，1+1保護 | E1匯聚 |
以太網匯聚盤 | ESW盤 | 以太網匯聚電口盤 | 將以太網盤的8個以太網匯聚在1個以太網口上 |
ESW-F盤 | 以太網匯聚光口盤 | 1個以太網口匯聚了各板位的以太網數據 |
電源盤位 | PWR盤 | DC-48V電源盤，1+1熱備份 | — | — |
