“光進銅退”綜合接入工程方案

一、概述

       目前，伴隨著整個電信業務的快速發展，從固話到無線，從窄帶到寬帶，從語音業務到多媒體業務，應用于電信網絡的各種技術層出不窮。光通信技術一直都是整個通信領域關注的焦點之一。

       在接入網絡層面，采用傳統的銅線接入技術，銅纜傳輸鏈路存在諸多問題，例如銅纜價格較高，建設投資成本較大；銅纜被盜或遭災損的風險大；銅纜維修、更新等維護成本增高；另外，銅纜帶寬資源有限，無法滿足用戶對高帶寬的需求。

       隨著寬帶用戶的快速增長，光接入技術有著覆蓋范圍廣、傳輸距離遠、帶寬高、保密性高、建設維護成本低等諸多優點，使之成為接入網建設新的亮點。

       當前寬帶接入的主要技術采用ADSL、ADSL2＋、VDSL、VDSL2和LAN等，建設模式以局端集中方式為主。正是因?yàn)锳DSL基于電話銅纜，其速率與用戶的銅纜長度、線路質量、出線率等有非常緊密的關系，實際網絡中接入速率要比理論值低得多。隨著寬帶網絡的發展，線路速率成為發展新用戶和增加新業務的瓶頸。而為了提供三網合一等高帶寬的增值業務，寬帶提速又是運營商的選擇。對于DSL線路來說，一個重要的特性是距離越近，能夠提供的帶寬就越高。因此，為了滿足開展三網合一等高帶寬的業務需要，把寬帶接入設備（DSLAM）從局端逐步下移到更靠近用戶的地方，這成為DSL接入方式持續存在的選擇。使光纖接入逐步靠近用戶，“光進銅退”是寬帶發展的一個必然趨勢和選擇，因此運營商和設備制造商相繼推出了替代傳統銅線接入的各種光接入解決方案，從而能夠滿足語音、數據和視頻等多種業務需求，“光進銅退”已經成為各界廣泛的共識。但是，對于以銅線作為海量存量資產的固網運營商來說，如何結合網上既有的銅纜資源，尋找一條“光進銅退”的平滑演進之路，才能兼顧C(jī)APEX和OPEX的平衡，獲得投入產出比。

       申甌通信設備有限公司為“光進銅退”提供了各種綜合業務接入解決方案，確保各種方案可行性、必要性、先進性和可擴展性等，根據光纖到用戶的距離、每個用戶的帶寬需求、現有管線資源的情況以及運營維護成本的不同考慮，來部署相應的接入網絡及解決方案，確保用戶在有效率體驗多元化通信業務的同時有效降低運營商投入網絡建設及運營維護的成本。

二、SOC5000綜合接入設備（點對點、多點業務）平滑升級組網方案

       申甌通信依據電信網的發展趨勢和未來接入網絡的業務發展需求，自主研發出SOC5000-30、SOC5000-50綜合接入設備。采用寬窄帶一體化傳輸技術，提供GE、FE、POTS、E1、xDSL等接口，承載電話、寬帶數據等業務在光纖或E1通道上的綜合傳輸。

       SOC5000綜合接入設備平滑升級光通信組網方案的基本設計理念是原用戶割接不換號、保留局端的任何數據和交換功能，局端無需改動出線。大段距離（20-120Km）均以光纜代替銅纜，節約了銅線資源，設備下移至用戶端，優化了網絡結構，實現寬、窄帶網絡的融合組網，向用戶提供ADSL、ADSL2+/VDSL等寬帶數據服務，更好的滿足接入網絡業務發展的需求。

       SOC5000綜合接入設備平滑升級光通信組網方案，建設成本低、周期短、安裝簡單

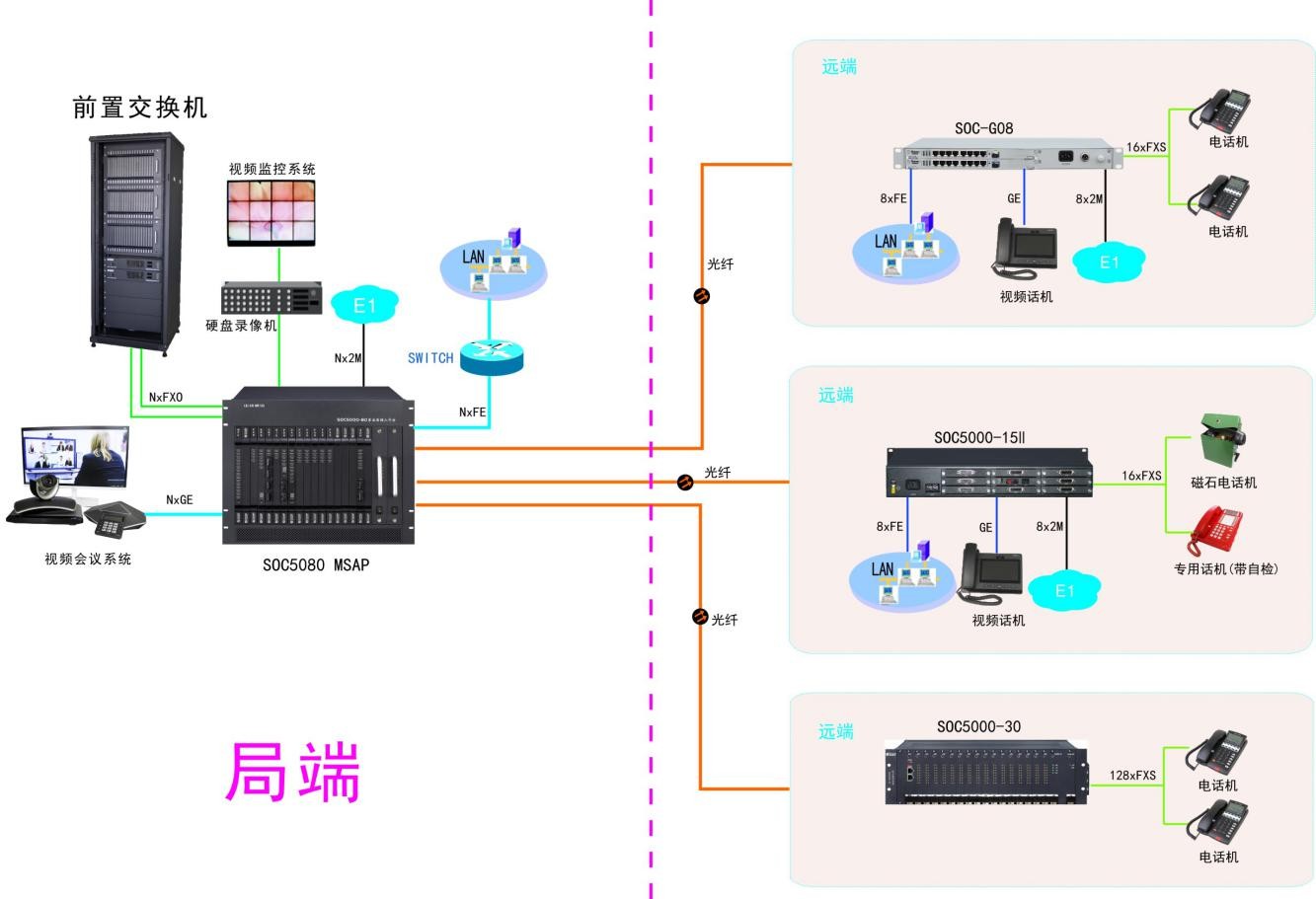

1.基于傳統POTS、以太網接入網絡拓?fù)鋱D：

2.整體方案特點：

    ◎ 無需更換原有語音用戶號碼，保留局端的任何數據和交換功能。

    ◎ 傳輸容量大、保密性好，全程光纖通道，無需鋪設電纜，大大節約投資成本。

    ◎ 采用插卡式、模塊化設計、結構緊湊、擴容方便，各種業務接口板可靈活混插，采用全分散供電方式。

    ◎ 具有集成度高、應用靈活、高可靠性及提供服務質量（QoS）保證、可管理、可靈活擴容和組網。

    ◎ 組網方式靈活，支持級聯方式。

    ◎ 提供電信級語音質量，音質清晰，無雜聲，無交流聲,傳真速度快，字跡清晰；語音支持來電顯示和用戶反極。

    ◎ 光傳輸時，可大帶寬和多用戶數量，支持單纖傳輸，節省光纖資源 。

    ◎ 用戶端一體化戶外機柜，防風、防雨、防塵、散熱等，免機房、免維護。

    ◎ 提供強大的網管功能，中文圖形化界面，配置靈活，操作簡便，支持遠程管理，支持RS485、TCP/IP管理模式。

    ◎ 設備接口類型豐富，除提供E1接口外，同時可以提供ADS/ADSL2+、VDSL、SHDSL、V.35、V.24等全系列的寬窄帶接口，實現與PSTN、DDN的無縫融合。

    ◎ FXO、FXS接口具有多重防雷保護，抗雷擊能力強。

    ◎ 采用光電復合纜（GTTS）傳輸時，可向遠端設備供電。

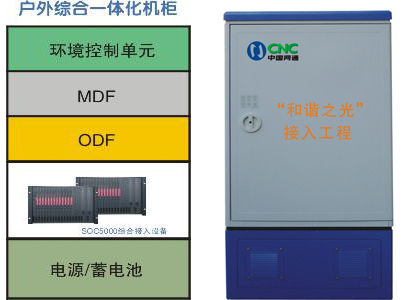

3.遠端綜合一體化機柜介紹

        SOC5000綜合接入設備可放置于中心局機房，或放置在戶外一體化機柜中。戶外綜合一體化機柜解決方案可以完全滿足運營商的需求，機柜具有可靠的密封性能，內置的環境控制單元可以確保各個設備的工作環境溫度、濕度，并提供防塵、防水、電磁屏蔽等保護。根據需求在機柜中配置SOC5000系列綜合接入設備、供電配電設備（包含：防雷模塊、過壓保護器（選配）、電源系統、交流和直流配電、蓄電池（選配）等）、業務插框、MDF、ODF、溫控設備（包含：風扇、風扇監控板，低溫加熱板（選配））、交換機等，現場客戶只需要接通外部交流、光纜、用戶電纜即可。

        戶外機柜可選擇落地、落空、掛桿等不同形式的安裝方法，可直接應用于樓道、綠化帶、墻面、電線桿等戶外環境，工程施工簡單，不影響美觀，易于快速安裝，滿足運營商快速布局的要求。戶外一體化機柜通過AC220V或開關電源提供DC-48V為各個設備供電，當市電中斷時轉由蓄電池組供電，以保證充足的后備電源。

產品規格：

       材料：SMC合成材料

       尺寸：750mm(寬)x500mm(深)x1500mm(高)等多種型號

       具有防止水浸、全防盜功能

       支持柜內溫度控制，溫度范圍可控制在0℃～+50℃之間調節

產品特點：

       替代傳統機房結構，體現建網成本優勢，緊湊型設計大大節約了安裝用地面積和費用，節省大量的機房投資。

       此款產品將開關電源、蓄電池、音頻配線架、寬窄帶綜合業務接入設備進行綜合配置。

       外殼采用SMC合成材料，防腐抗擊打能力強,防塵防水等級符合IP65。

       具有較強防風沙能力，滿足IEC 721-2-5，防腐蝕能力強。具有溫濕度、電源、門禁、水浸、煙霧等遠程監控和告警。

       外層集成廣告功能，箱柜可采用水泥基礎、架空平臺等安裝形式。
